Filtros secadores de refrigerante: seleção, colocação e manutenção para desempenho confiável de HVAC

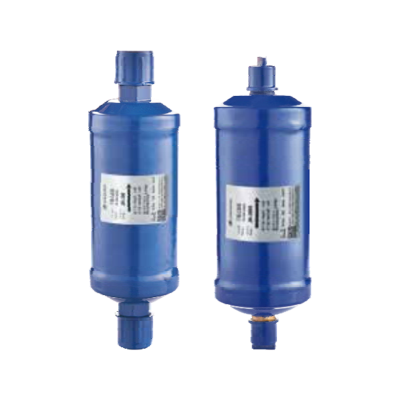

Guia de dimensionamento de filtro secador de refrigerante HVAC

Por que o dimensionamento é muito importante além de “caberá?”

Escolher o tamanho correto do filtro secador não é apenas uma decisão de embalagem; influencia diretamente a estabilidade do sistema, a vida útil do compressor e a eficiência energética. Uma unidade muito pequena pode saturar rapidamente, permitindo que ácidos, lodo e umidade circulem muito antes de o equipamento atingir o intervalo de manutenção esperado. Por outro lado, uma unidade arbitrariamente superdimensionada pode impor quedas de pressão desnecessárias, criar problemas de retorno de óleo com carga baixa e complicar a evacuação. Nas linhas de líquido, a queda excessiva de pressão reduz a sucção positiva líquida no dispositivo de expansão, causando vaporização, evaporadores famintos e superaquecimento imprevisível. Nas linhas de sucção (usadas temporariamente para limpeza ou em serviços especiais), o tamanho errado pode agravar a queda de pressão e aumentar a taxa de compressão, o que prejudica a capacidade e eleva as temperaturas de descarga. A melhor prática é equilibrar a capacidade de contaminantes, a queda de pressão permitida no fluxo de massa projetado e as características de viscosidade do refrigerante, tendo em mente que as misturas e os refrigerantes de alta pressão se comportam de maneira diferente dos fluidos legados.

Regras básicas que ainda precisam de verificação

Para estimativas rápidas, muitos técnicos correlacionam o tamanho do secador com a tonelagem do equipamento e, em seguida, verificam a seleção em relação às curvas de vazão/queda de pressão do fabricante. Como uma abordagem generalizada, selecione um secador de linha de líquido cuja vazão nominal em seu refrigerante e temperatura de condensação produza uma queda de pressão aceitável – geralmente direcionada abaixo de uma pequena fração de bar (ou alguns psi) no projeto. A capacidade de contaminantes deve ser apropriada para o cenário de instalação: novos equipamentos em tubulações limpas podem usar unidades compactas, enquanto retrofits, queimaduras ou sistemas expostos ao ambiente durante construções prolongadas se beneficiam de volumes maiores e maior massa dessecante. Pese também o tipo e a miscibilidade do óleo; Os óleos POE eliminam a umidade rapidamente, portanto, controlar a umidade residual é essencial, especialmente em misturas de HFC/HFO. Sempre concilie as regras práticas com os dados específicos do gráfico para o refrigerante e a faixa de temperatura que você espera em serviço.

Exemplo trabalhado e comparação em palavras

Imagine um sistema dividido de 5 toneladas usando um refrigerante comum de alta pressão. Se você escolher um secador de linha de líquido muito pequeno, poderá manter o gabinete arrumado, mas provavelmente incorrerá em uma queda de pressão comparativamente maior no fluxo de massa projetado. Quando comparamos um cartucho de tamanho médio com a opção de tamanho menor, a opção de tamanho médio geralmente reduz a queda de pressão na tonelagem nominal, ao mesmo tempo que oferece mais dessecante, de modo que permanece eficaz por mais tempo durante o amaciamento inicial. Comparada com um recipiente industrial superdimensionado, a unidade de tamanho médio geralmente evita volumes desnecessários e mitiga o risco de acúmulo de óleo em condições de carga parcial. Assim, a seleção “meio-direita” equilibra o fluxo e a capacidade enquanto preserva o subresfriamento estável no dispositivo de expansão.

Tabela de Seleção Ilustrativa (verificar com dados do fabricante)

Capacidade nominal do sistema Tamanho típico do secador de linha líquida Queda de pressão relativa no fluxo de projeto Capacidade Relativa de Contaminantes Notas
1–2 toneladas Cartucho compacto Tamanho superior vs médio Inferior Bom para instalações novas e limpas com tubulação curta
3–6 toneladas Cartucho de tamanho médio Moderado vs compacto Moderado a alto Escolha equilibrada para a maioria dos ambientes residenciais/comerciais leves
7–15 toneladas Cartucho grande ou núcleo Inferior vs smaller units Alto a muito alto Preferido para retrofits, longas filas ou sistemas sujos

Armadilhas comuns de dimensionamento a serem evitadas

  • Ignorar dados de fluxo específicos do refrigerante e confiar apenas em “rótulos de tonelagem”.
  • Esquecer o efeito aditivo das conexões e válvulas ao avaliar a queda de pressão.
  • Usar o mesmo tamanho para limpeza inicial e para serviço permanente sem reavaliação.
  • Ignorando uma segunda evacuação após a substituição do secador em sistemas suspeitos.

filtro secador para sistemas de bomba de calor

O fluxo bidirecional altera os requisitos

As bombas de calor revertem o fluxo do refrigerante, portanto, qualquer filtro secador destinado a permanecer no circuito deve ser projetado para operação bidirecional ou emparelhado com válvulas de retenção que garantam o fluxo adequado através do núcleo. Um secador de linha de líquido unidirecional convencional pode funcionar no resfriamento, mas no modo de aquecimento pode se tornar uma restrição não intencional ou até mesmo reter contaminantes na parte errada do circuito. Os modelos de fluxo duplo atenuam isso apresentando um caminho de fluxo quase simétrico através do leito dessecante e das telas. Em comparação com unidades unidirecionais, os projetos de fluxo duplo reduzem o risco de picos de queda de pressão durante eventos de degelo e minimizam distúrbios no retorno do óleo quando a válvula de reversão é acionada. Como o degelo envia gás quente por caminhos incomuns, a resistência térmica e o suporte da tela do secador tornam-se especialmente importantes para evitar a migração do meio.

Colocação em torno de válvulas de reversão e válvulas de retenção

Para proteger os dispositivos de medição em ambos os modos, os técnicos muitas vezes localizam um secador de fluxo duplo na linha que funciona como líquido durante cada estado operacional, o que nem sempre é óbvio à primeira vista. Em bombas de calor integradas, o posicionamento estratégico próximo à saída da serpentina interna ou externa depende de onde a linha de líquido reside durante o aquecimento versus resfriamento. Se válvulas de retenção forem usadas para forçar o fluxo na direção desejada através de um secador padrão, confirme o Cv da válvula e a pressão de abertura para que o conjunto combinado não crie uma queda de pressão excessiva. Quando você compara um verdadeiro conjunto de fluxo duplo com uma solução alternativa de válvula de retenção, a opção de fluxo duplo normalmente oferece tubulação mais simples, menos juntas com vazamento e diagnósticos mais fáceis, enquanto a solução alternativa pode ser atraente quando o estoque é limitado, mas exige um comissionamento cuidadoso.

Práticas de serviço para confiabilidade sazonal

As bombas de calor passam por mais mudanças de modo e maior tempo de operação anual do que os sistemas somente de resfriamento, portanto, a capacidade dessecante e a robustez da tela são importantes. Durante as verificações sazonais, verifique se o secador não aquece durante o degelo, ouça ruídos que indiquem movimento do meio e confirme o subresfriamento estável em ambas as direções. Se ocorrer um evento de queima ou umidade, instale secadores temporários de limpeza na linha de sucção para capturar ácidos e partículas e, em seguida, remova-os ou substitua-os quando os testes de ácido forem neutros e a queda de pressão estiver dentro dos objetivos. Em comparação com deixar um secador de limpeza por sucção no local indefinidamente, removê-lo após a recuperação preserva a eficiência e evita perdas indevidas de pressão de sucção.

Tabela de considerações sobre bomba de calor

Aspecto Secador Bifluxo Válvulas de retenção unidirecionais Comparação de chaves
Comportamento de fluxo Simétrico em ambos os modos Forçado por cheques; dependente do caminho O fluxo duplo é mais simples; verificações adicionam peças
Queda de pressão Estável em todos os modos Varia com o Cv da válvula e a temperatura O fluxo duplo tende a ser mais previsível
Complexidade do serviço Inferior Maior (mais juntas/válvulas) Menos pontos de vazamento com fluxo duplo
Flexibilidade de estoque Requer peça específica Pode se adaptar com verificações de estoque Solução alternativa útil em apuros
  • Confirme qual linha é líquida em cada modo antes de iniciar o posicionamento.
  • Documente a queda de pressão da linha de base no secador em aquecimento e resfriamento.
  • Após qualquer reparo, teste o desempenho do degelo enquanto monitora o subresfriamento e o superaquecimento.

filtro secador de refrigerante com núcleo substituível vs selado

Perspectiva de capacidade de manutenção e ciclo de vida

Os invólucros de núcleo substituível e os secadores de cartucho selados removem ácido, umidade e partículas, mas resolvem diferentes problemas de ciclo de vida. Os cartuchos selados são compactos, econômicos e ideais onde o espaço é apertado e o risco de contaminação é modesto. Quando o trabalho exige limpeza frequente – após a queima de um compressor, durante retrofits em fases ou em grandes sistemas onde escórias de solda e óxidos são comuns – um invólucro de núcleo substituível possibilita a troca de meios sem cortar a linha. Em termos de serviço puro, a abordagem do casco reduz o tempo de inatividade durante limpezas sucessivas e limita o aquecimento repetido de componentes adjacentes. Em comparação com os cartuchos selados, os invólucros do núcleo também permitem personalizar a mistura do núcleo (alta capacidade de ácido, alto teor de partículas ou balanceada). A compensação é o custo inicial, o espaço e a disciplina necessária para realizar mudanças limpas no núcleo sem introduzir novos contaminantes.

Capacidade, Queda de Pressão e Gestão de Riscos

Em um determinado tamanho de conexão, os invólucros normalmente aceitam volumes maiores de mídia, o que produz maior capacidade de sujeira e umidade e, muitas vezes, menor queda de pressão. Essa vantagem aumenta em sistemas confusos com tubulações longas e vários acessórios. No entanto, os cartuchos selados brilham em equipamentos pequenos onde cada cotovelo é importante, e a queda de pressão através de um cartucho de tamanho correto é totalmente aceitável. Comparando uma unidade selada com um invólucro central no mesmo fluxo, o invólucro geralmente fornece uma janela de limpeza mais longa e um aumento mais gradual na queda de pressão à medida que carrega. Por outro lado, os cartuchos selados simplificam o inventário e reduzem a chance de seleção inadequada de núcleos, o que pode ser uma fonte oculta de desvio de desempenho em plantas complexas.

Disciplina processual durante mudanças essenciais

Ao trocar um núcleo, isole a seção, recupere o refrigerante conforme necessário e siga um fluxo de trabalho estéril: tampe as linhas abertas, limpe as superfícies de assentamento e evite panos com fiapos. Após a remontagem, realize uma evacuação profunda e um teste de vácuo permanente para confirmar a estanqueidade e a baixa umidade. Comparado com o corte e a brasagem para substituir uma unidade selada, este método reduz o estresse térmico nas válvulas e no isolamento próximos, especialmente em salas mecânicas lotadas. No entanto, em pequenos sistemas split, a simplicidade de substituir um cartucho selado pode ser mais rápida e menos propensa a erros para tripulações que não manuseiam cartuchos rotineiramente.

Tabela de comparação: núcleo substituível vs selado

Critérios Núcleo Substituível Cartucho Selado Conclusão prática
Facilidade de manutenção Trocas de núcleo sem corte Requer corte e brasagem Shell economiza tempo em limpezas repetidas
Capacidade contaminante Alto a muito alto Moderado a alto Shell preferido para linhas queimadas/sujas
Queda de pressão Inferior at similar flow Baixo a moderado quando dimensionado corretamente Ambos aceitáveis se selecionados corretamente
Pegada Maior Compacto O cartucho cabe em gabinetes apertados
Complexidade do inventário Shell núcleos diferentes Números de peças selados únicos Cartucho simplifica o armazenamento
  • Use uma concha quando houver previsão de trocas repetidas de filtro durante a limpeza.
  • Escolha cartuchos selados para sistemas compactos com intervalos de manutenção de rotina.
  • Após contaminação grave, emparelhe temporariamente um secador de limpeza por sucção e remova-o.

linha líquida filtro secador indicador de umidade

O que o indicador lhe diz – e o que não diz

Um indicador de umidade integrado a um visor fornece duas verificações visuais rápidas: a presença de bolhas no fluxo de líquido e a relativa secura do refrigerante. O elemento de cor responde ao nível de umidade mudando a tonalidade, oferecendo uma dica rápida de “avançar/não avançar” para os técnicos. Em comparação com a dependência apenas do histórico de evacuação ou de uma única leitura de vácuo, um indicador adiciona feedback contínuo durante a operação e após eventos de serviço. Contudo, não é um instrumento de laboratório; temperatura, tipo de óleo e iluminação podem influenciar a percepção. É por isso que é melhor usá-lo em combinação com subresfriamento e superaquecimento medidos para validar a integridade do sistema.

Interpretando Cores e Agindo Decisivamente

Antes de agir, confirme se o gráfico de referência do indicador se aplica ao elemento específico instalado. Como fluxo de trabalho geral, verifique a temperatura e a pressão da linha de líquido, calcule o subresfriamento e, em seguida, leia a cor. Se o indicador mostrar uma condição “úmida” enquanto o subresfriamento estiver baixo e aparecerem bolhas, o sistema provavelmente contém gás flash e excesso de umidade – substitua o secador da linha de líquido e evacue novamente. Se o indicador tender para “seco”, mas as bolhas persistirem, concentre-se no subresfriamento e na possível restrição a montante. Em comparação com a adivinhação a partir de um sintoma, essa abordagem combinada reduz a solução de problemas e a repetição de visitas.

Pistas de bolha versus falsos positivos

Bolhas podem significar gás flash devido a sub-resfriamento inadequado, uma restrição ou simplesmente observação durante a inicialização ou imediatamente após um degelo com gás quente. O ambiente quente no visor também pode influenciar o que você vê. Comparado com um fluxo estável e sem bolhas sob carga constante, a espuma intermitente durante transientes é menos preocupante. Se as bolhas coincidirem com um indicador de umidade, trate primeiro como um problema de umidade; se o indicador estiver seco e ainda assim permanecerem bolhas, investigue o subresfriamento, o nível do receptor e o desempenho do condensador.

Tabela de referência: leituras típicas de indicadores

Cor observada Nível de umidade indicativo Ação provável Notas
Cor da gama seca Baixo Registrar linha de base; nenhuma ação imediata Confirme o fluxo sem bolhas e o subresfriamento estável
Cor de transição Moderado Planeje a substituição do secador; agende em breve Teste novamente após a estabilização da carga para descartar efeitos transitórios
Cor da faixa úmida Alto Substitua o secador; evacuar; verifique com nova leitura Verifique se há não condensáveis e vazamentos se a condição retornar
  • Sempre compare a leitura do indicador com o subresfriamento e superaquecimento medidos.
  • Proteja o visor da luz solar direta ao avaliar a cor.
  • Após alterações mais secas, registre a cor do indicador e as métricas do sistema como uma nova linha de base.

melhor posicionamento do filtro secador de refrigerante em linha

Princípios de colocação de linha líquida

O local permanente mais comum para um filtro secador de linha de líquido é a jusante do condensador (ou receptor, se houver) e a montante do dispositivo de expansão. Este arranjo protege o dispositivo de medição contra partículas e garante que o refrigerante permaneça seco enquanto estrangula, evitando a formação de gelo no orifício ou na porta da válvula. Em comparação com a instalação do secador muito a montante, colocá-lo perto do dispositivo de expansão reduz o comprimento do tubo onde a nova umidade pode entrar após a desidratação. Em sistemas com receptores, muitos técnicos preferem montar o secador na saída do receptor para filtrar tudo que sai do armazenamento. Se o sistema incluir vários dispositivos de expansão, um secador dedicado por filial poderá melhorar a resiliência e simplificar o diagnóstico.

Casos Especiais: Bombas de Calor e Sistemas Complexos

As bombas de calor e os sistemas multimodo exigem uma reflexão cuidadosa porque a “linha de líquido” muda com o modo de operação. Um secador de fluxo duplo posicionado onde existe líquido tanto no aquecimento quanto no resfriamento mantém a proteção independentemente da direção do fluxo. Em sistemas do tipo VRF com muitas ramificações, a colocação do secador geralmente é próxima à unidade central com filtros adicionais ou filtragem de ramificação onde o risco de contaminação é alto. Comparada com um único secador central, a proteção distribuída pode minimizar o impacto de uma falha local e limitar o serviço à filial afetada.

Etapas de comissionamento e verificação

Após a instalação, verifique o posicionamento correto medindo a queda de pressão no secador na carga projetada e confirmando o subresfriamento estável na entrada do dispositivo de expansão. Se a queda de pressão for excessiva, poderá ser necessária uma unidade maior ou uma posição realocada com menos curvas a montante. Em comparação com deixar um layout marginal sem correção, a otimização do posicionamento compensa rapidamente através da redução de chamadas incômodas e conforto consistente. Em caso de dúvida durante um período de limpeza, instale válvulas de serviço para permitir a relocação temporária do secador ou secadores paralelos; assim que o sistema se estabilizar, remova os componentes temporários e restabeleça a configuração permanente.

Opções de posicionamento comparadas

Colocação Benefício Principal Desvantagem potencial Melhor usado quando
Depois do condensador, antes do receptor Protege o receptor de contaminantes O receptor pode adicionar umidade posteriormente Sem válvulas de serviço do receptor; circuitos simples
Depois do receptor, antes do dispositivo de expansão Protege o dispositivo de medição diretamente Não filtra o conteúdo do receptor armazenado anteriormente Sistemas com receptores e múltiplas válvulas
Secador dedicado por filial Isola problemas em um circuito Mais componentes para manter Sistemas multievaporadores ou multizonas
Posição de fluxo duplo (bombas de calor) Proteção em ambos os modos Requer peça bi-fluxo correta Sistemas de válvula reversora com operação sazonal
  • Mantenha o secador permanente da linha de líquido o mais próximo possível da entrada do dispositivo de expansão.
  • Use válvulas de serviço para secadores de limpeza temporários para simplificar a remoção posterior.
  • Documente a queda de pressão medida no secador para comparação futura.
