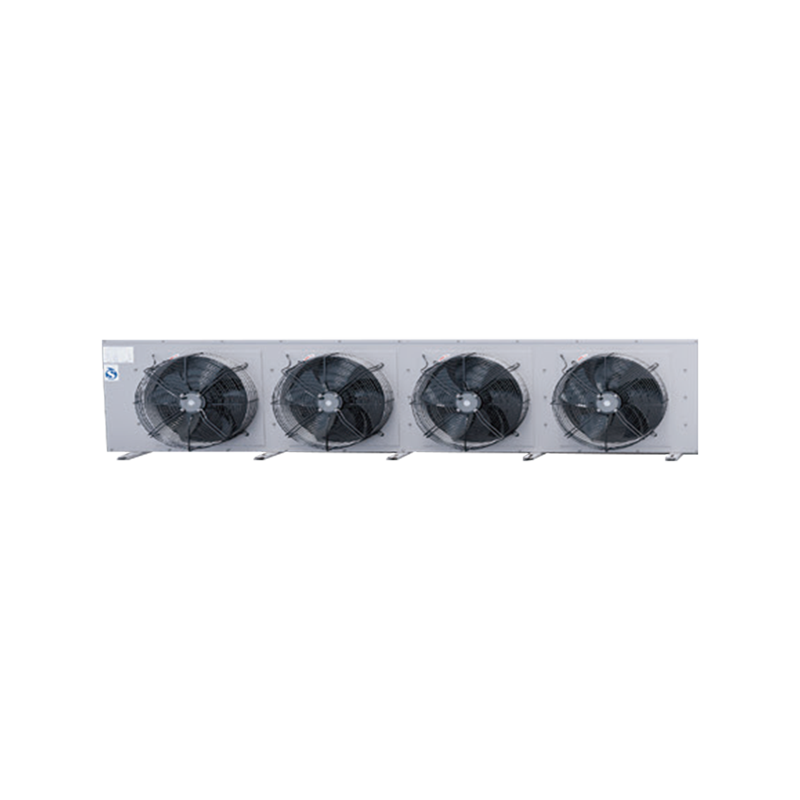

Concha: As peças estruturais de chapa metálica são feitas de placas de aço de alta qualidade, e as superfícies são todas fosfatadas eletrostaticamente e pulverizadas com equipamento de pulverização automática importado, que possui forte resistência à corrosão e pode se adaptar a diferentes ambientes de uso.
Para garantir uma boa qualidade superficial durante toda a vida útil da unidade. As carcaças de alumínio ou aço inoxidável podem ser personalizadas de acordo com as necessidades do usuário.
Bandeja de água: projetado com um ângulo inclinado para facilitar a descarga suave da água de descongelamento, evitar água flutuante e evitar o acúmulo de água na bandeja de água.
Tubo de troca de calor: O tubo de cobre com rosca interna de dentes altos é selecionado para alta eficiência de transferência de calor.
Barbatanas: Adotando novas aletas de alumínio hidrofílicas de onda senoidal, melhorando a perturbação do ar, fortalecendo o coeficiente de transferência de calor e melhorando significativamente o desempenho da transferência de calor;
Fã: Alta pressão estática, ventilador de fluxo axial de rotor externo de alta potência especialmente personalizado, adequado para ambientes de alta umidade, alta eficiência, baixo consumo de energia, à prova d'água e à prova de poeira, com excelente desempenho; Fábrica de ventiladores
Anteriormente aprovado em testes de equilíbrio estático e dinâmico;
Descongelamento: Os tubos de aquecimento elétrico de degelo de aço inoxidável de baixa potência são selecionados e organizados de forma única e razoável, com velocidade de degelo rápida e degelo completo, evitando perda de calor.
Prolongue a vida útil dos tubos de aquecimento elétrico.
Caixa de junção elétrica: A caixa de junção tem resistência a baixas temperaturas, propriedades à prova d'água e à prova de poeira, alto retardamento de chama e é instalada na parte frontal para fácil fiação e manutenção.
Espaçamento das aletas: O espaçamento padrão é 4,5 mm, 6 mm e 9 mm; Espaçamento de folha personalizável de 12 mm e 18 mm para atender às necessidades do usuário.
Tipo de refrigerante: O refrigerante R404A pode ser selecionado, R507A, R22, R134A, R407C e R410A podem ser personalizados de acordo com os requisitos do usuário.
Evaporador:
1. O layout exclusivo do feixe de tubos considera totalmente questões importantes, como mudanças no estado do refrigerante, vazão, queda de pressão e uniformidade de distribuição sob condições de evaporação, resultando em maior desempenho de transferência de calor do resfriador de superfície do evaporador;
2. Projeto de trocador de calor eficiente e compacto, com tubos de troca de calor com rosca interna reforçada em forma de garfo;
3. Os tubos de troca de calor e as aletas de alumínio hidrofílicas são expandidos mecanicamente para unir firmemente os tubos de cobre às folhas de alumínio, a fim de obter a eficiência ideal de transferência de calor.
4. O separador de líquido e o circuito refrigerante do evaporador foram otimizados para garantir eficiência ideal de troca de calor em diferentes ambientes de aplicação.
5. O design exclusivo do defletor de vento está localizado abaixo do trocador de calor para evitar curto-circuitos no fluxo de ar.

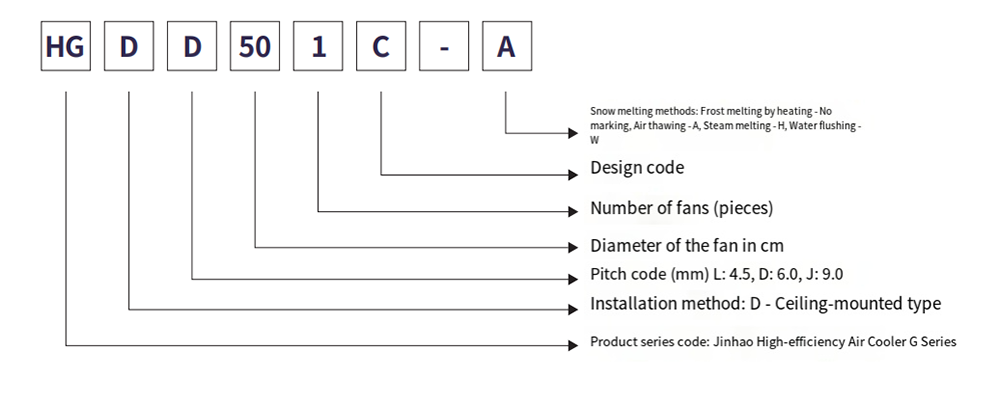

Descrição do modelo
Tabela de parâmetros técnicos (R404Um)
Parâmetros técnicos de um refrigerador de ar de alta eficiência para teto elétrico gelado
Espaçamento do filme: 4,5 mm
| Modeloooooo | Capacidade de refrigeração kW | Volume do tubo | Parâmetros do ventilador | Umquecimento elétrico de degelo | |||||
| SC1 | SC2 | dm² | Número de lâminas x diâmetro | Potência W | Volume de ar m³/h | Umlcance m | Ramo kW* da bobina | Reservatório de água kW*ramal | |
| HGDeu 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDeu501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDeu501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabela de parâmetros técnicos (R404Um)
Parâmetros técnicos de um refrigerador de ar de alta eficiência para teto elétrico gelado
Espaçamento do filme: 6,0 mm
| Modeloooooo | Capacidade de refrigeração kW | Volume do tubo | Parâmetros do ventilador | Umquecimento elétrico de degelo | ||||||
| SC1 | SC2 | SC3 | dm² | Número de lâminas x diâmetro | Potência W | Volume de ar m³/h | Umlcance m | Ramo kW* da bobina | Bandeja de água kW*ramo | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabela de parâmetros técnicos (R404Um)
Parâmetros técnicos de um refrigerador de ar de alta eficiência para teto elétrico gelado
Espaçamento do filme: 9,0 mm
| Modeloooooo | Capacidade de refrigeração kW | Volume do tubo | Parâmetros do ventilador | Umquecimento elétrico de degelo | ||||||
| SC3 | SC4 | SC5 | dm² | Número de lâminas x diâmetro | Potência W | Volume de ar m³/h | Umlcance m | Ramo kW* da bobina | Bandeja de água kW*ramo | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

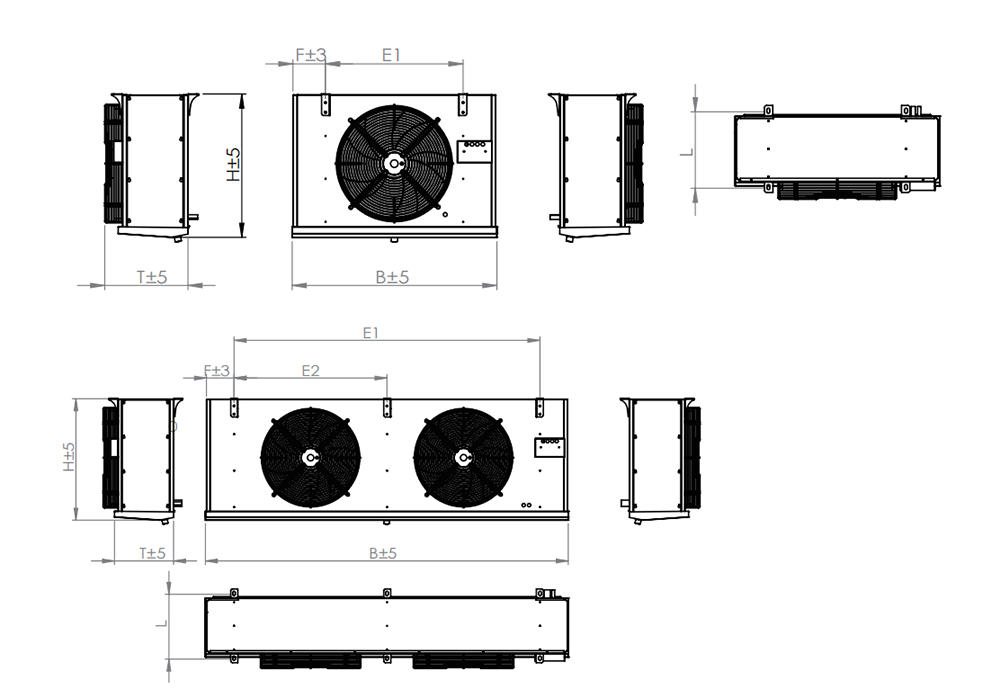

Aparência e dimensões de instalação
Aparência e dimensões de instalação of a high-efficiency electric frost ceiling air cooler
Espaçamento do filme: 4,5 mm
| Modeloooooo | Especificação de interface (mm) | Dimensões B*T*H | Dimensões de instalação | peso | Marcação do mapa de contorno | |||||
| Tubo de entrada/retorno | Drenagem/(polegada) | CxLxA(mm) | L | E1 | E2 | E3 | F | história médica | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDeu501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDeu501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Aparência e dimensões de instalação
Aparência e dimensões de instalação of a high-efficiency electric frost ceiling air cooler
Espaçamento do filme: 6,0 mm
| Modeloooooo | Especificação de interface (mm) | Dimensões B*T*H | Dimensões de instalação | peso | Marcação do mapa de contorno | |||||
| Tubo de entrada/retorno | Drenagem/(polegada) | CxLxA(mm) | L | E1 | E2 | E3 | F | história médica | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Aparência e dimensões de instalação
Aparência e dimensões de instalação of a high-efficiency electric frost ceiling air cooler
Espaçamento do filme: 9,0 mm
| Modeloooooo | Especificação de interface (mm) | Dimensões B*T*H | Dimensões de instalação | peso | Marcação do mapa de contorno | |||||
| Tubo de entrada/retorno | Drenagem/(polegada) | CxLxA(mm) | L | E1 | E2 | E3 | F | história médica | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Nota 1: Padrões de Projeto:
| Condições padrão de transferência de calor | Temperatura do ar de entrada | Temperatura de evaporação | Temperatura relativa | Temperatura relativa | Superaquecimento |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6,5 mil |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9 mil |
| SC5 | -34℃ | -40°C | 95% | 1.01 | 3,9 mil |
Nota 2: Fator de conversão para refrigerante
| Refrigerantes | Condições operacionais | R22 | R404A | R507 | R134a |
| Fator de correção | SC1 | 0.95 | 1 | 1 | 0.93 |
| Fator de correção | SC2 | 0.95 | 1 | 1 | 0.91 |
| Fator de correção | SC3 | 0.95 | 1 | 1 | 0.85 |
